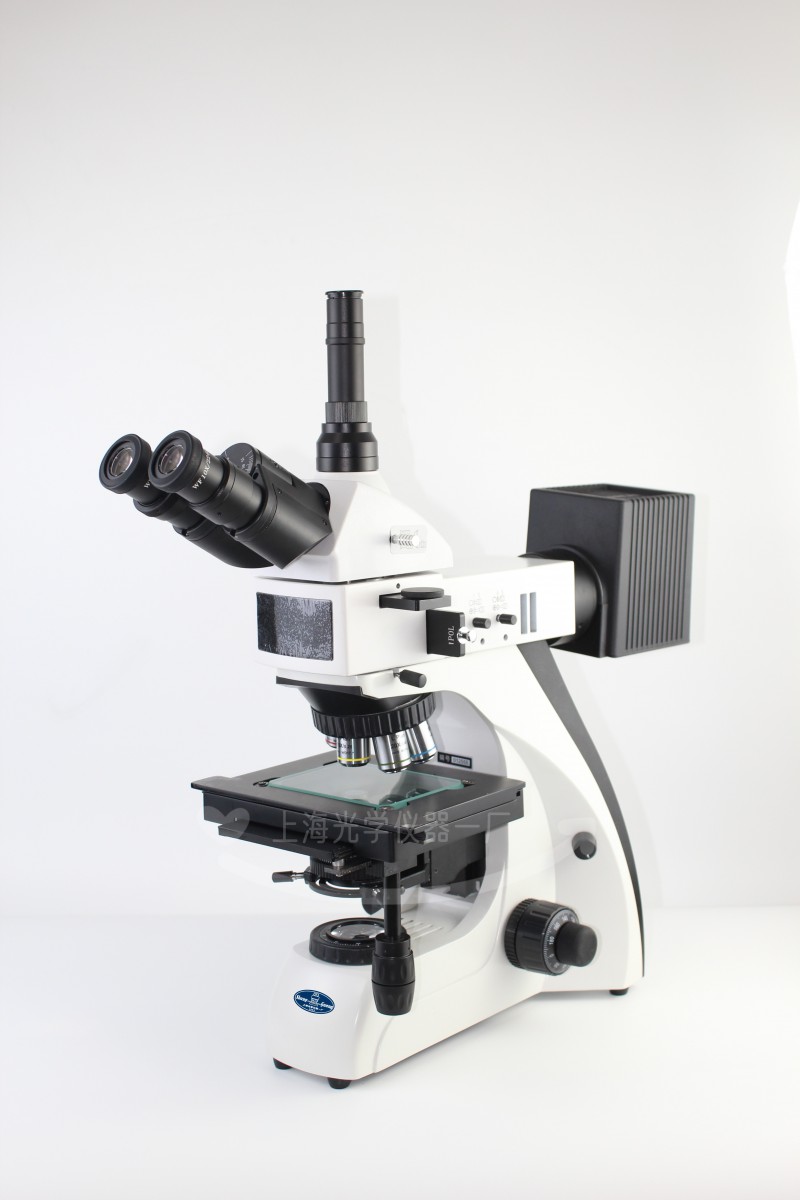

9XB正置金相顯微鏡

一、產品簡介

9XB正置金相顯微鏡屬中型正置金相顯微鏡。本儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子、印刷等方面的試驗與分析研究之用。

二、產品特點

1. WF10×（Φ22）大視野目鏡，無限遠系統物鏡。

2. 穩定、高品質的光學系統滿足您高要求的成像質量。

3. 儀器采用了反射和透射兩種照明形式，并配有偏光裝置。

4. 在反射光照明下可進行明場和偏光觀察，又可在透射光照明下作明場觀察。

三、技術規格

1. 光學系統：采用無限遠效正光學系統。

2. 觀察鏡筒:30°傾斜三目鉸鏈?zhǔn)接^察頭，瞳距48-75mm，可100%通光攝影。

3. 平場目鏡:帶膠眼罩WF10X/φ22mm目鏡，屈光度±5°可調

4. 無限遠長距平場物鏡：5X、10X、20X、50X

5. 轉換器:四孔(內向式滾珠內定位)

6. 調焦機構:粗微動同軸調焦,帶鎖緊和限位裝置,微調0.0002mm

7. 載物臺,尺寸:180mm×160mm ,移動范圍:橫向(×)80mm,縱向(Y)50mm,帶玻璃平臺。

8. 聚光鏡:采用燕尾導軌齒輪齒條傳動升降，NA.1.25 阿貝聚光鏡帶可變光欄和濾色片

9. 照明系統:落射科勒照明，帶孔徑可變光欄和視場可變光欄，透射照明12V30W.AC85V230V亮度可調

10. 偏光裝置：檢偏鏡可360度轉動，起偏鏡檢偏鏡均可移出光路

11. 濾色片:磨砂玻璃、藍色濾色片、黃色濾色片、綠色濾色片
