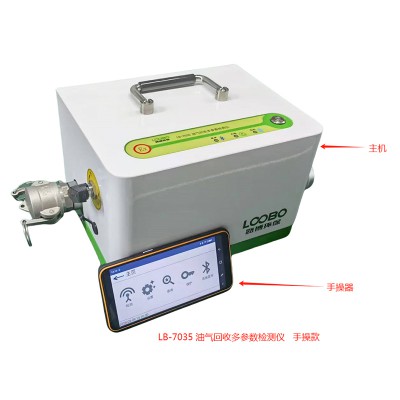

LB-7035 型油氣回收多參數檢測儀

1 產品概述

LB-7035 型油氣回收多參數檢測儀（以下簡稱檢測儀）是我公司針對加油站油氣回收系統的驗收檢驗而精心研制的新產品。該檢測儀技術性能指標符合生態環境部、guojia市場監督管理總局頒布的有關標準的規定，并順利通過了guojia環境監測儀器質量監督檢驗中心的檢測，防爆等級：Ex ib ⅡA T4 Gb。研制過程中廣泛征求了專家及用戶的意見，應用高性能 32 位處理器、防爆手操器、傳感器及新材料領域的高新技術，竭力為用戶提供一臺質量可靠、性能穩定的高品質檢測儀。

2 適用范圍

加油站油氣回收系統的密閉性、液阻和氣液比等參數的檢測。

3 采用標準

GB 20952-2020 加油站大氣污染物排放標準

JJF 1948-2021 油氣回收檢測儀校準規范

4 主要特點

4.1 設備具有防爆性能，可應用于防爆及非防爆場合；

4.2 密閉性、液阻和氣液比等參數檢測一體化；

4.3 6.08 英寸手操器，可視化性強，信息顯示完整；

4.4 設備一體化，模塊化設計，快速管接口等便于檢測儀組裝；

4.5 采用獨特算法，流量、體積更準確；

4.6 使用遠距離藍牙連接主機進行操作，數據傳輸快速高效；

4.7 儀器配置壓力發生器，便于儀器密閉性檢測；

4.8 檢測地點信息可輸入，具有智能拼音輸入法功能，方便輸入中英文；

4.9 具有實時時鐘功能，無需輸入檢測時間；

4.10 能實時測量大氣壓、環境溫度和環境相對濕度；

4.11 各參數均可實現多次檢測，并可實現選擇式打印輸出；

4.12 可適應熱敏微型打印機，用戶可根據需要選配（出廠默認配置熱敏打印機）；

4.13 內置大容量可充電防爆型鋰電池，可連續工作 12 小時；

4.14 具有電源管理功能，使檢測儀更節能；

4.15 多功能主機箱采用高強度、輕量化材料，并采用分區設計，實現主機與附件分區放置；

4.16 油桶進出口均有快速帽子，防止汽油揮發，影響人體健康。

5 工作原理

5.1 回收系統密閉性檢測工作原理

用氮?dú)鈱?duì)油氣回收系統加壓至 500Pa，允許系統壓力衰減。檢測 5min 后的剩余壓力值，將此壓力值與 GB 20952-2020 規定的zui小剩余壓力限值進行比較，如果低于限值，表明系統泄漏程度超出允許范圍。

5.2 液阻測量原理

以規定的氮?dú)饬髁浚?8L/min、28L/min、38L/min）向油氣回收管線內充入氮?dú)猓M油氣通過油氣回收管線的狀態。用壓力表或同等裝置檢測氣體通過管線的液體阻力，了解管線內各種原因?qū)怏w產生阻力的程度，用來判斷是否影響油氣回收。

5.3 氣液比測量原理

在加油槍的噴管處安裝一個密合的適配器，該適配器與氣體流量計連接。加油過程中產生的油氣先通過氣體流量計，然后進入加油槍噴管上的油氣收集孔。檢測儀所計量的氣體體積與加油機同時計量的汽油體積的比值稱為氣液比。通過氣液比的檢測，可以了解油氣回收系統的回收效果。

6 技術指標

流量 ：(10～130)L/min ，分辨率：0.1L/min ，準確度：不超過±2%;

壓力 ：(-2500～2500)Pa ，分辨率 ：1Pa ，準確度 ：不超過±0.5%FS

外型尺寸（長×寬×高）：450mm×220mm×200mm

整機重量：約 7.0kg

工作電壓： DC9V～DC11V；電流 300mA；功耗＜5W

防爆等級 ：EX ib ⅡA T4 Gb

7 工作條件

7.1 環境溫度：(-20～45)℃。

7.2 環境濕度：(0～90)%RH。

7.3 大氣壓力：(60～110)kPa。

7.4 適用環境：防爆及非防爆場合，防爆等級：Ex ib ⅡA T4 Gb。

7.5 接地線應良好接地。
