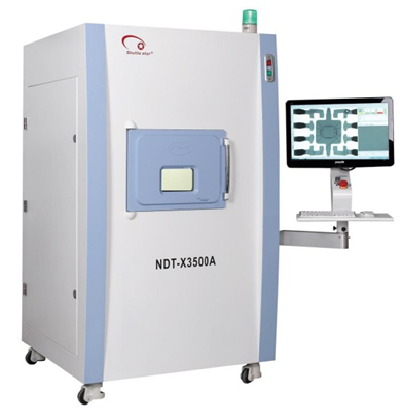

1. X-Ray 3500A 簡介 — 特點
|
尺 寸： |
1160*1090*1857mm |
|
重 量： |
1100 KG |
|
供應電源： |
單相 AC 110~220V / 50~60HZ |
|
放大倍率： |
125 (幾何) / 1200 (系統) |
|
Image area |
600*410 mm |
|
Testable weight |
Sample＜5kg |
|
安全性： |
泄漏量 ≤ 0.5μ sv/h |
|
X射線管
|
光管類型 |
封閉管 |
無需抽真空，無其他任何耗材成本
|
||
|
光管電壓 |
100 KV |
X射線穿透力強 |
|||
|
光管電流 |
0.15mA |
大功率
|
|||
|
焦斑尺寸 |
5um |
可測低于3 微米的樣品，圖像效果佳
|
|||
|
冷卻方式 |
油冷 |
無傳統風險及維修成本
|
|||
|
數字平板探測器
|
分辨率
|
1152*1300 |
高分辨率 |
||
|
像素 / 幀率 |
49.5um / 20 Fps
|
高像素 |
|||
|
幾何放大倍率
|
125 |
可檢測小BGA空洞 |
|||
|
系統放大倍率
|
1200 |
可檢測小BGA空洞 |
|||
|
供應電源 |
單相 110-230 V, 50/60Hz |
通用
|
|||
|
電腦
|
品牌 |
Lenovo |
Lenovo 公司承諾的售后服務 |
||
|
操作系統 |
Win XP or Win 7 |
正版軟件 |
|||
|
顯示器
|
24”LCD |
超大屏幕，全屏高清顯示圖像 |
|||
|
CPU |
酷睿雙核以上
|
||||
3. X-Ray 3500A 軟件介紹 — 規格描述
|
焊接不良自動判斷 |
BGA 氣泡 |
預設NG圖像BGA參數，通過軟件進行自動對比識別 |
|
|
BGA 冷焊 |
預設NG圖像BGA參數，通過軟件進行自動對比識別 |
||
|
BGA 短路 |
預設NG圖像BGA參數，通過軟件進行自動對比識別 |
||
|
BGA 假焊 |
預設NG圖像BGA參數，通過軟件進行自動對比識別 |
||
|
曲線圖 |
輔助判斷BGA虛焊 |
||
|
CNC 功能 |
運動模式編程 |
設定一個或多個產品的檢測腳本，大批量流水線檢測，檢測精度高 |
|
|
導航圖 |
快速導航定位，點到哪指到哪。 |
||
|
測試功能 |
尺寸測量 |
距離、金線弧度、斜率、角度等 |
|
|
面積測量 |
預設面積大小尺寸標準，NG產品提示功能。 |
||
|
模擬3D |
BGA等3D效果顯示 |
||
|
氣泡測量 |
單株、多株測量，可預設氣泡標準面積自動測量 |
||
|
運動控制 |
五軸自動定位 |
導入預先某個產品程序腳本，實現快速自動定位功能，大批量檢測及產品管理 |
|
|
步進功能 |
一定規格產品步進功能瀏覽 |
||
|
操作方式 |
CNC自動控制、鍵盤、鼠標等模式 |
||
|
安全門鎖 |
軟件識別門鎖的開關狀態，保證操作安全 |
||
