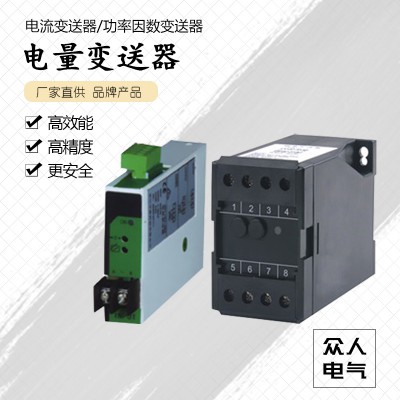

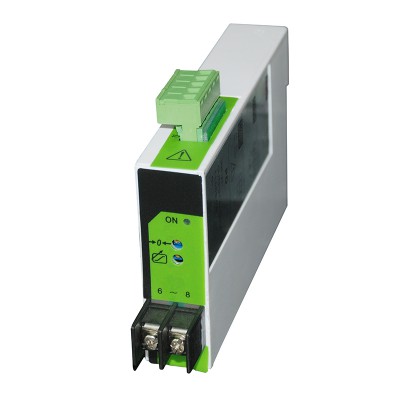

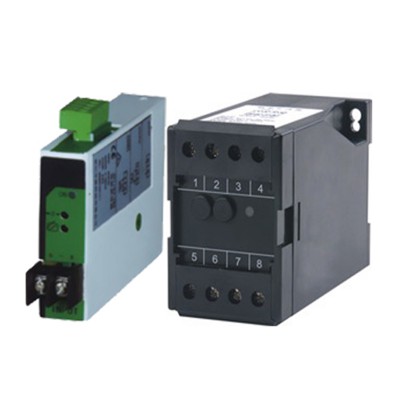

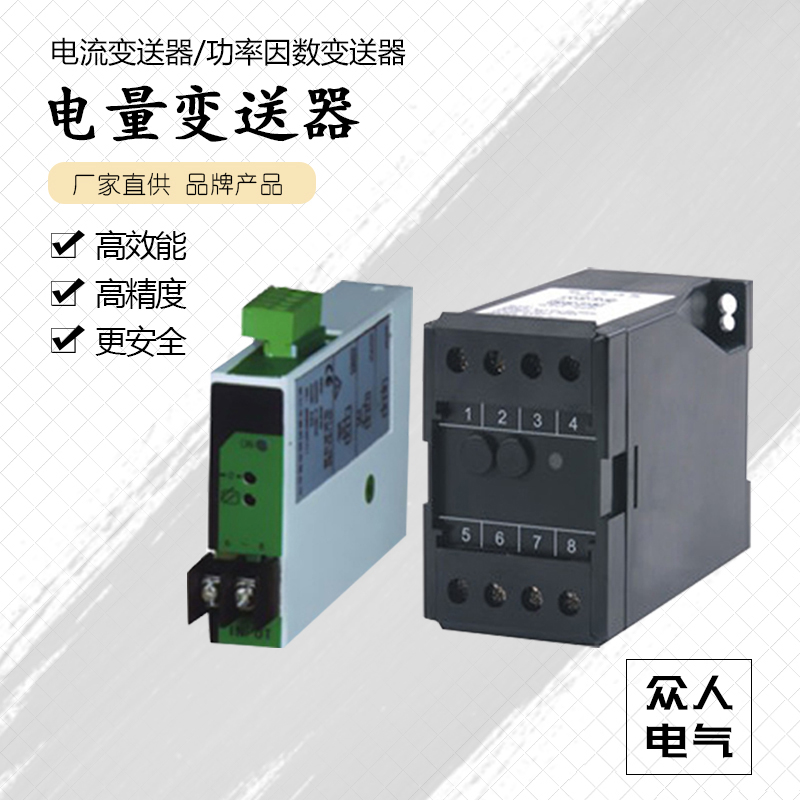

ZR26系列電量變送器

商務王英?(經理)

供貨總量： 999999 臺

發貨期限：自買家付款之日起 3 天內發貨

有效期至：長期有效

在線咨詢在線留言一鍵回撥

?

★　產品簡介

　　ZR26系列電量變送器是一種將電網中的電流、電壓、頻率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。

★　技術指標

技術參數		指標
精度等級		0.5，0.2
輸入	標稱值	電流1A 5A；電壓100V 300V 500V等
	過載	持續1.2倍；瞬時電流10倍/2秒；瞬時電壓2倍/10秒
	吸收功率	＜0.3VA（電流輸入）；電壓輸入，＜0.3VA（100V時）
	吸收功率	0.6VA（300V時），＜1VA（500V時）
	頻率	45Hz～65Hz
輸出	標稱值	4～20mA優選，或0～20mA，0～5V，0～10V等
	負載電阻	電流輸出時＜600Ω，電壓輸出時＞1kΩ
	波紋含量	0.5%　峰值
	響應時間	＜400ms
電源	電壓	AC110/220V±15% 或 AC、DC85V～265V
	功耗	交流電流，電壓類＜3VA，功率類＜4VA
	絕緣電阻	＞100MΩ
	耐壓強度	輸入/輸出/電源之間2.0kV/1min,50Hz
	雷電沖擊電壓	輸入/輸出/電源之間6.0kV
環境	溫度系數	0℃～+60℃時，＜100ppM/℃
	溫度	工作：-10℃～+55℃，存貯：-25℃～+70℃
	濕度	＜90%RH，不結露，無腐蝕性氣體場所
	海拔	＜2000m
	安裝方式	0.5級TS35導軌，0.2級螺釘固定柜體上

★★　產品型號定義

★　選型表

ZR26－□

□

企業代號和功能代號

功
能
型
號

交
流
電
流

直
流
電
流

交
流
電
壓

直
流
電
壓

有
功
功
率

無
功
功
率

功
率
因
數

相
位
表

頻
率

有
功
電
能

無
功
電
能

1－單相（省略）
3－三相三線
4－三相四線

　　Ο1　　　 0-±1mA
Ο2　　　 0-±20mA
Ο3　　　 4-±20mA
Ο4　　　 0-±5mA
Ο5　　　 0-±10mA
Ο6　　　 4-12-20mA
Ο7　　　 0-±1V
Ο8　　　 0-±5V
Ο9　　　 0-±10V
Ο10　　　2-10V
Ο11　　　1-5V
Ο12　　　1-3-5V

ZR26-A

●
