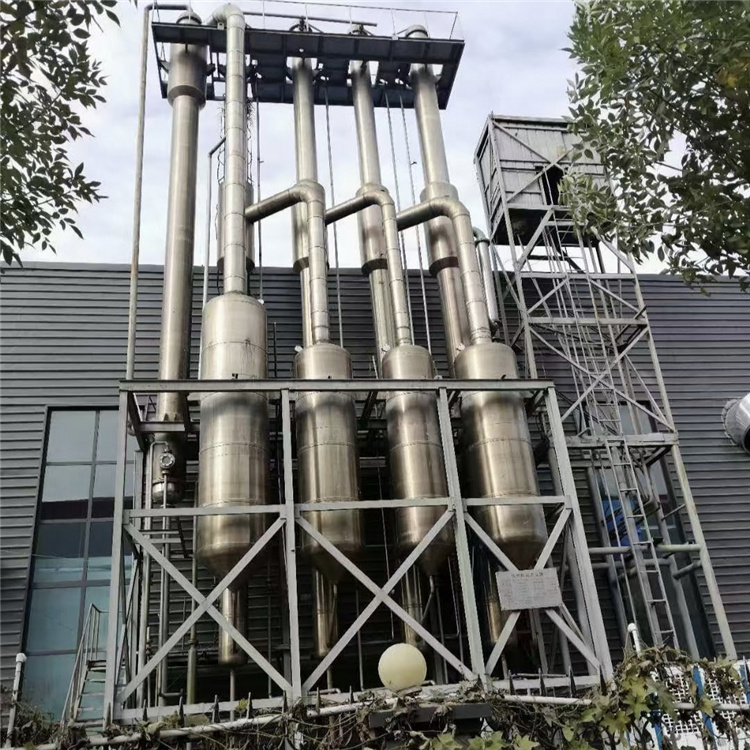

廢水蒸發器 針對化工有機廢水高鹽分高濃度等特點,基于蒸發濃縮結晶的原理.采用多效減壓蒸發濃縮結晶有機廢水,對濃縮液中的鹽分進行分離后,通過集鹽器進行回收,濃縮液進行干燥回收或焚燒處理,,蒸發后的冷凝水一般通過后續的生化處理進行處理,可以實現廢水排放的標準。

蒸發器每小時蒸發量從小到大分為1-30噸,其中四效蒸發器濃縮比達到10~15%。可以按交鑰匙工程交工。

設備表:

規格型號 規格型號

一效蒸發器 直接冷凝器

二效蒸發器 冷凝水預熱器

三效蒸發器 離心泵

四效蒸發器 現場儀表

顯示、控制柜 冷凝水罐

平臺框架 配管

安裝、調試 工程設計、技術服務

2、含氯化銨廢水多效減壓蒸發器

二效蒸發器結晶裝置介紹

二效熱泵蒸發工藝,考慮到了濃縮液的出料溫度,保證濃縮液不析出結晶。

原液進料首先經過預熱器,然后進入蒸發器,將預熱部分和蒸發部分分開,使蒸發器列管全部用于蒸發,提高了蒸發器的蒸發效率。原液分級預熱充分利用了低溫蒸汽的潛熱提高了熱效率。

第一效加熱室的冷凝水進入第二效加熱室的殼程,會閃蒸出部分蒸汽,充分利用了高溫冷凝水的顯熱,減少了生蒸汽的消耗。

第一效蒸發器采用低溫加熱,可以使熱泵的抽氣系數提高,整套裝置的蒸汽單耗為0.45噸汽/噸水。

設備表:

規格型號 規格型號

一效蒸發器 直接冷凝器

一效分離室 二次蒸汽管路

二效蒸發器 真空泵

二效分離室 儀表閥門管道平臺配電

熱泵 物料儲罐

循環泵 結晶罐

冷凝水罐 離心機
