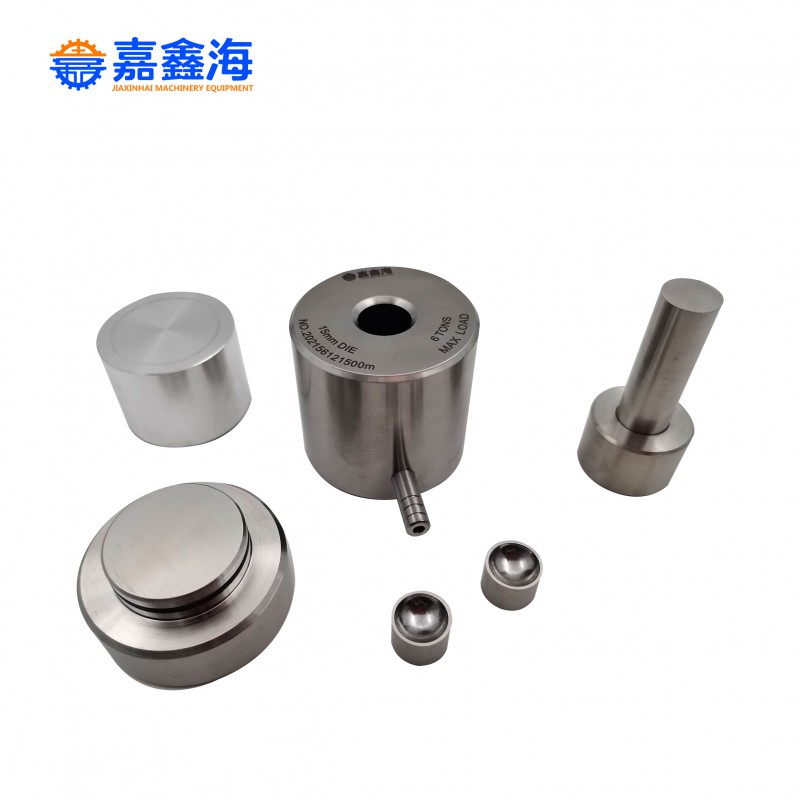

3-10mm球形模具常用于制藥行業及小批量測試上，常用模具壓片尺寸：直徑Ф3-20mm，高度1-20mm，散裝粉末高度：15-35mm，用于實驗室等行業把樣品粉末壓制成型為圓球狀或圓球柱體形狀。其它特殊模具尺寸、規格、形狀、材質等可根據客戶需求定做。
|
可壓制樣品形狀 |
圓球體、半球體、球形柱體等，如藥片 |
|
常用模具規格 |
Ф3、Ф6、Ф8、Ф10、Ф12、Ф15、Ф20mm等 |
|
模具材質 |
合金工具鋼：Cr12MoV（可定做硬質合金鋼） |
|
模具壓頭硬度 |
HRC60-HRC62 |
|
模具腔體深度 |
40mm |
|
模具外形尺寸 |
Ф53×120mm |
|
模具重量 |
1.4kg |
|
模具壓強計算公式 |
油缸的面積/模具的面積×壓力表讀數=模具實際承受壓強。切勿超壓！ |
|
模具備注 |
非標定制，以上指標僅供參考，可根據客戶需求定制各種規格、材質、形狀的模具 |
模具的使用步驟
1、將模具組裝好并將模具腔體內加好樣品
2、將模具放置在壓片機工作臺上并加壓到樣品所需要的壓力值（注意不要*過壓片機和壓片模具的較大壓力）
3、將模具從壓片機中取出并用退模套進行退模并取出樣片。
4、模具每次使用時應該先用無塵紙將模具擦拭干凈以免模具上的防銹油影響到樣品的測試結果，模具使用后要及時將殘留在模具上的樣粉擦拭干凈以免腐蝕模具。長時間不用要將模具涂抹上防銹油并放置在干燥的環境中保存。
3-10mm球形模具產品參數：
|
型號 |
JMQ 球形壓片模具 |
|
模具材質 |
合金工具鋼Cr12MoV |
|
壓頭硬度 |
HRC60-HRC62 |
|
樣品尺寸 |
Φ6、Φ8、Φ10、Φ15、Φ20mm(M) |
|
腔體深度 |
40mm(N) |
|
外形尺寸 |
Φ53×120mm(L×N) |
|
模具重量 |
1.4Kg |
