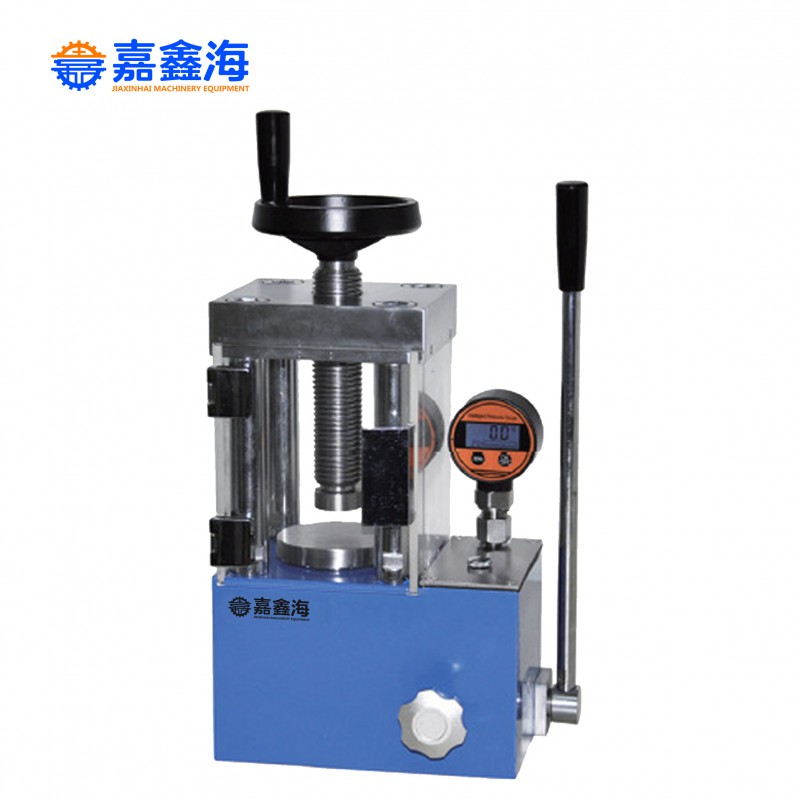

24噸手動數顯防護壓片機體積小，壓力大，壓力控制精度高，現已應用于科研，教學，檢測，制藥，催化，化工等各個行業。

壓片機結構圖：

1、上板 2、拉簧螺絲 3、立柱 4、油缸 5、拉簧 6、大油缸 7、主板 8、放油閥桿 9、油缸鎖母 10、壓力表 11、表連接柱 12、加壓手柄 13、注油螺釘 14、油池 15、偏心軸 16、密封滾珠 17、絲杠 18、上板螺絲 19、油池蓋 20、高壓彈簧 21、柱塞桿 22、高壓螺絲 23、半圓墊片 24、導向套 25、手輪 26、絲杠頭 27、油缸頂蓋 28、密封滾珠 29、柱塞套 30、密封滾珠 31、低壓彈簧 32、低壓螺絲

24噸手動數顯防護壓片機操作步驟：

1、將模具套和模具底組裝好，放上模具片。

2、將樣品裝到模具中，然后碾勻粉末。

3、將模具放到壓片機中心，并緊上手輪。

4、緊上放油閥門。

5、搖動壓把開始加壓，壓到所需壓力。

6、放開放油閥桿。

7、取出模具。

8、將模具底取出，裝上退模工具。

9、將組裝好的模具倒置放到壓片機中。

10、用壓片機的絲杠將模具的樣品頂出。

11、取下模具。

12、將樣品從模具中取出。
