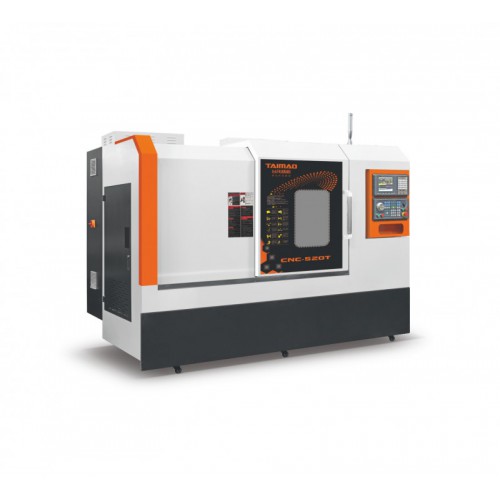

臺茂斜床身刀塔數控車床CNC-520T
- 瀏覽次數：144
- 品牌：臺茂
- 機床尺寸：2600*1700*1900
- 電機功率：11KW
- 單價：220000.00元/臺
- 最小起訂量：1 臺
- 供貨總量：1000 臺
- 發貨期限：自買家付款之日起 3 天內發貨
- 有效期至： 長期有效
立即詢價
產品詳情
| 機床參數： |
| |
| 技 術 參 數 |
型號 |
CNC-520T |
| 項目 |
名稱 |
單位 |
參數 |
| 加 工 范 圍 |
床身zui大回轉直徑 |
mm |
580(標準） |
580(重型） |
| 盤類zui大加工直徑 |
mm |
400 |
400 |
| 過拖板zui大加工直徑 |
mm |
400 |
400 |
| 棒料zui大加工長度 |
mm |
450 |
500 |
| zui大棒材通孔直徑 |
mm |
Φ51 |
Φ51 |
| |
|
|
|
| 主軸 |
主軸鼻端型式 |
mm |
A2-6 |
A2-6 |
| 主軸通孔直徑 |
mm |
Φ75 |
Φ75 |
| 主軸zui高轉速 |
rpm |
4000 |
4000 |
| 主軸伺服電機功率 |
KW |
7.5/11 |
11 |
| 液壓夾緊系統 |
套 |
卡盤 |
卡盤 |
| 行 程 進 給 |
X軸zui大行程 |
mm |
480 |
460 |
| Z軸zui大行程 |
mm |
500 |
550 |
| X、Z軸快速移動率 |
m/min |
30 |
30 |
| X/Z絲桿直徑/螺距 |
|
32/10 |
32/10 |
| X/Z直線導軌寬度 |
mm |
35 |
35 |
| X軸伺服電機 |
N.M（帶抱閘） |
11 |
11 |
| Z軸伺服電機 |
N.M |
11 |
11 |
| 刀塔伺服 |
mm |
3 |
3 |
| 精度 |
X、Z軸定位精度 |
mm |
±0.003 |
±0.003 |
| X、Z軸重復精度 |
mm |
±0.003 |
±0.003 |
| 尾座 |
尾座套筒規格 |
|
莫氏5號 |
莫氏5號 |
| 尾座套筒行程 |
mm |
50-500 |
50-600 |
| 尾座壓力范圍 |
pa |
5--25 |
5--25 |
| 尾座移動方式 |
|
可編程液壓移動 |
可編程液壓移動 |
| 刀塔 |
刀座 |
|
25*25 |
25*25 |
| 伺服刀塔 |
|
12工位 |
12工位 |
| 其他 |
總電容量 |
KW |
15 |
17.5 |
| 機床凈重 |
kg |
約3800 |
約4300 |
| 機床尺寸（長*寬*高） |
mm |
2600*1700*1900 |
2700*1700*2000 |
| 標 準 配 置 |
| 配件名稱 |
產地 |
品牌 |
備注 |

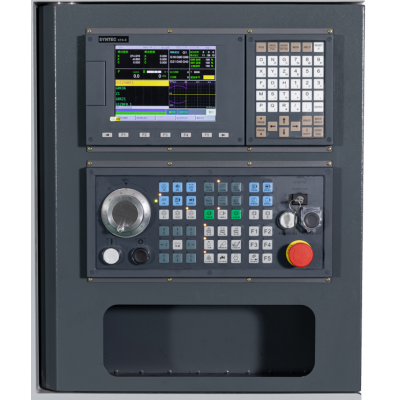

| 數控系統 |
臺灣 |
新代6TA-E |
總線式 |
| 主軸伺服 |
合資 |
科騰 |
|
| 進給軸伺服 |
合資 |
邁信 |
|
| 套筒式主軸 |
臺灣 |
永馳 |
|
| 絲杠軸承 |
日本 |
THT |
P4級 |
| 滾珠直線導軌 |
臺灣 |
銀泰/上銀 |
P級 |
| 滾珠絲桿 |
臺灣 |
銀泰/上銀 |
C3級 |
| 中空回轉油缸 |
合資 |
眾義/科普特 |
|
| 筒夾+夾頭 |
合資 |
眾義/齊達 |
|
| 自動潤滑系統 |
合資 |
昱普 |
|
| 冷卻水泵 |
合資 |
萬謙 |
|
| 電氣元件 |
國產 |
正泰 |
|
?
